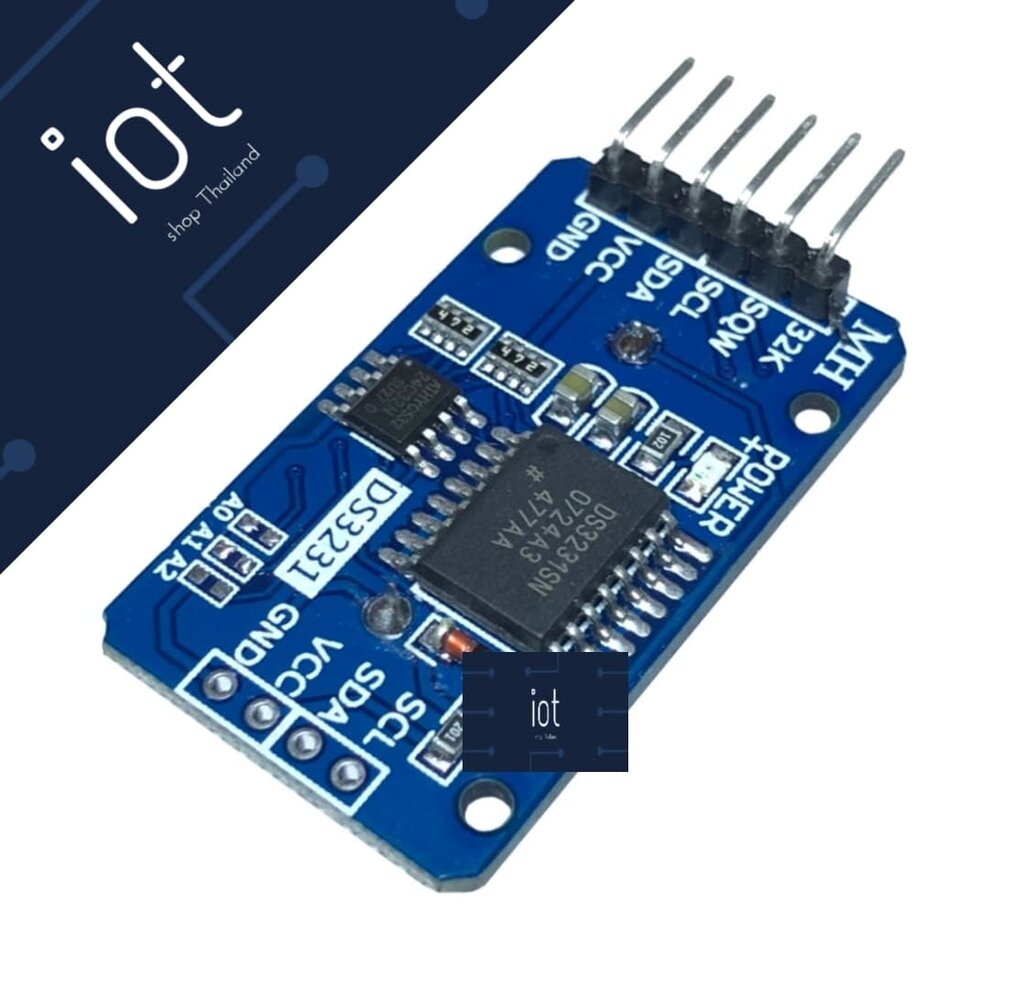

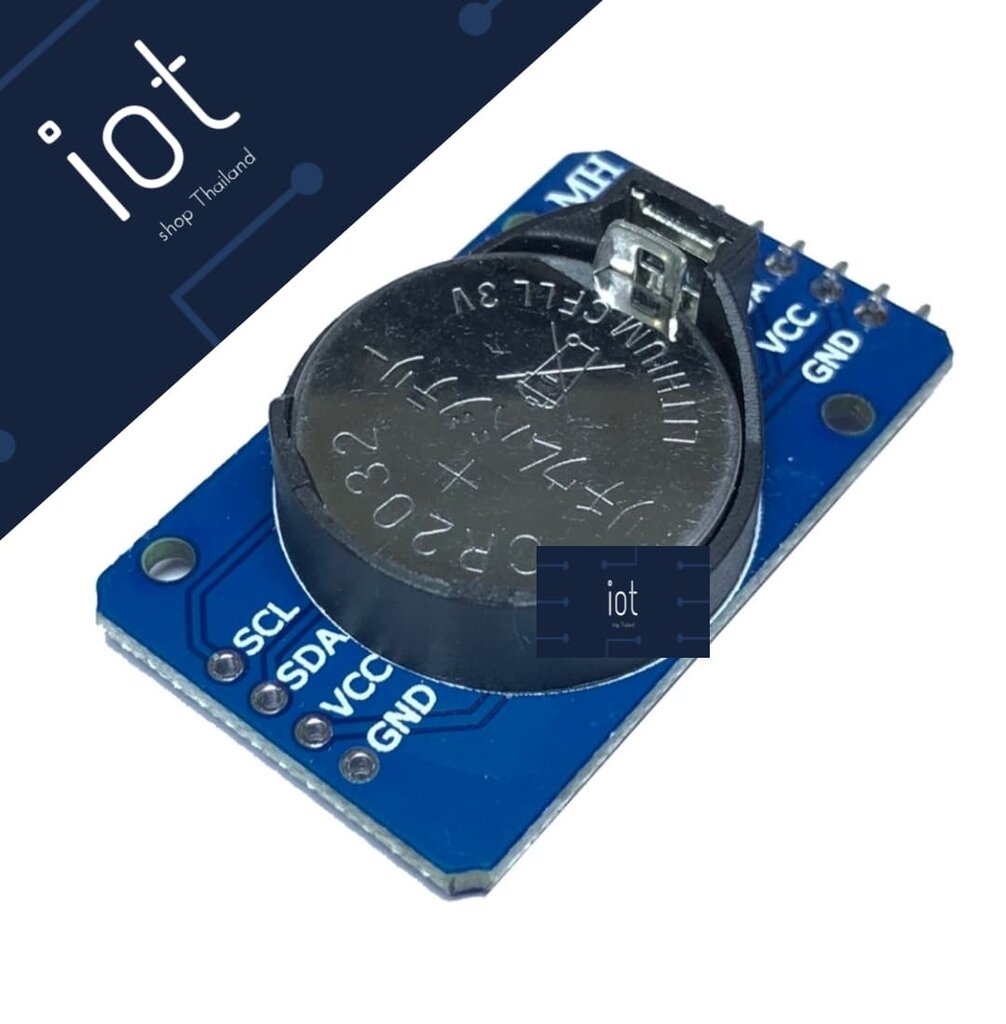

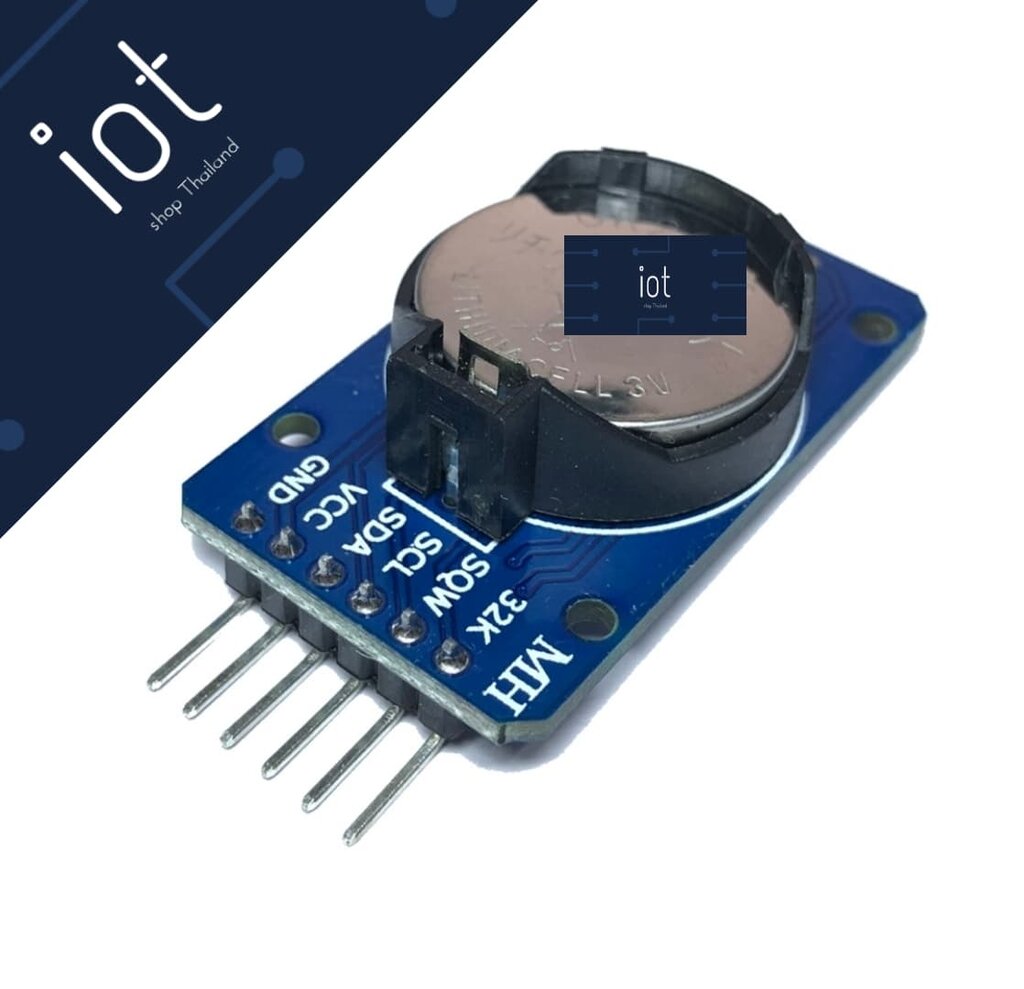

DS3231 Module Real Time Clock (โมดูลนาฬิกา)

ดาวน์โหลดไลบารี RTC DS3231 คลิกที่นี่

การต่อขาสำหรับ Uno R3

• GND >> GND
• VCC>> +5V
• SDA>> A4
• SCL>>A5

การต่อขาสำหรับ Mega 2560

• GND >> GND
• VCC>> +5V
• SDA>> 20
• SCL>>21

Code ตัวอย่างสำหรับการแสดงเวลา (สามารถ คัดลอกไปวางได้เลย )

#include "Wire.h" #include "SPI.h" // not used here, but needed to prevent a RTClib compile error #include "RTClib.h" RTC_DS3231 RTC; void setup () { Serial.begin(9600); Wire.begin(); RTC.begin(); RTC.adjust(DateTime(__DATE__, __TIME__)); if (! RTC.isrunning()) { Serial.println("RTC is NOT running!"); // following line sets the RTC to the date & time this sketch was compiled RTC.adjust(DateTime(__DATE__, __TIME__)); } DateTime now = RTC.now(); RTC.setAlarm1Simple(23, 9); RTC.turnOnAlarm(1); if (RTC.checkAlarmEnabled(1)) { Serial.println("Alarm Enabled"); } } void loop () { DateTime now = RTC.now(); Serial.print(now.year(), DEC); Serial.print('/'); Serial.print(now.month(), DEC); Serial.print('/'); Serial.print(now.day(), DEC); Serial.print(' '); Serial.print(now.hour(), DEC); Serial.print(':'); Serial.print(now.minute(), DEC); Serial.print(':'); Serial.print(now.second(), DEC); if (RTC.checkIfAlarm(1)) { Serial.println("Alarm Triggered"); } Serial.println(); Serial.print("Tempeature = "); Serial.print(RTC.getTemperature()); Serial.println(" C"); Serial.println("ArduinoChonburi.com"); Serial.println(); delay(1000); }
