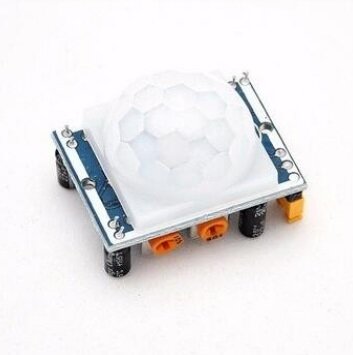

HC-SR501 Infrared PIR Motion Sensor Detector Module (เซนเซอร์ตรวจความเคลื่อนไหว)

เซนเซอร์ตรวจจับความเคลื่อนไหว การทำงานเมื่อเราการเครื่อนไหวผ่านโมดูลก็จะส่งสัญญาณ HIGH ออกมาทางขาเอาท์พุตเราก็เอาสัญญาณตรงนี้ไประยุกต์ใช้งานได้


รายละเอียด PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module

• Dimension: 3.2cm x 2.4cm x 1.8cm (approx)
• Infrared sensor with control circuit board

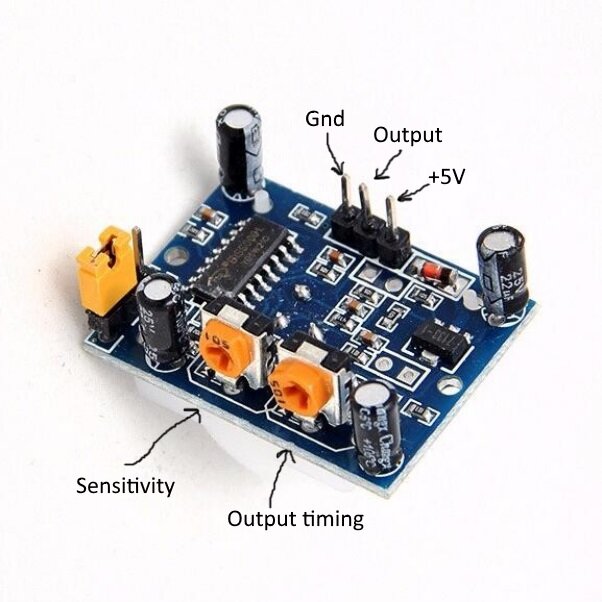

• The sensitivity and holding time can be adjusted
• Working Voltage Range: DC 3V- 5V
• Current drain:<60uA
• Voltage Output: High/Low level signal:3.3V TTL output
• Detection distance: 3--7M(can be adjusted)
• Detection range: <140°
• Delay time: 5-200S(can be adjusted, default 5s +-3%)
• Blockade time: 2.5 S (default)
• Trigger: L: Non-repeatable trigger H: Repeat Trigger (default)
• Work temperature:-20-+80°C
• Trigger Method: L unrepeatable trigger / H repeatable trigger

ข้อมูลเพิ่มเติม

https://www.elecrow.com

ตัวอย่างโค๊ด

void setup() { Serial.begin(9600); pinMode(6,INPUT); //ต่ออินพุตที่ขา 6 digitalWrite(6,LOW); //กำหนดขาที่ 6 ให้เป็น LOW } void loop() { if(digitalRead(6)==HIGH) { Serial.println("Somebody is here."); //เมื่อมีสัญญาณให้สั่ง print คำว่า "Somebody is here."
 } else { Serial.println("Nobody."); //เมื่อไม่มีสัญญาณให้สั่ง print คำว่า Nobody
 } delay(1000); }
